Moteur volet piscine coffre sec

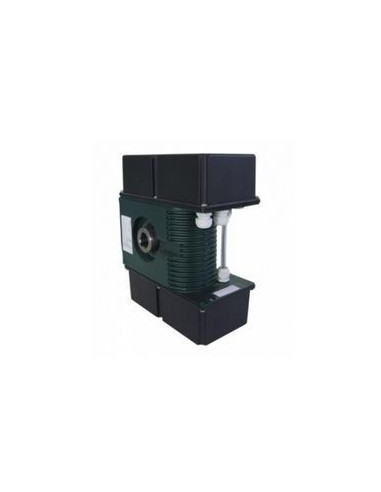

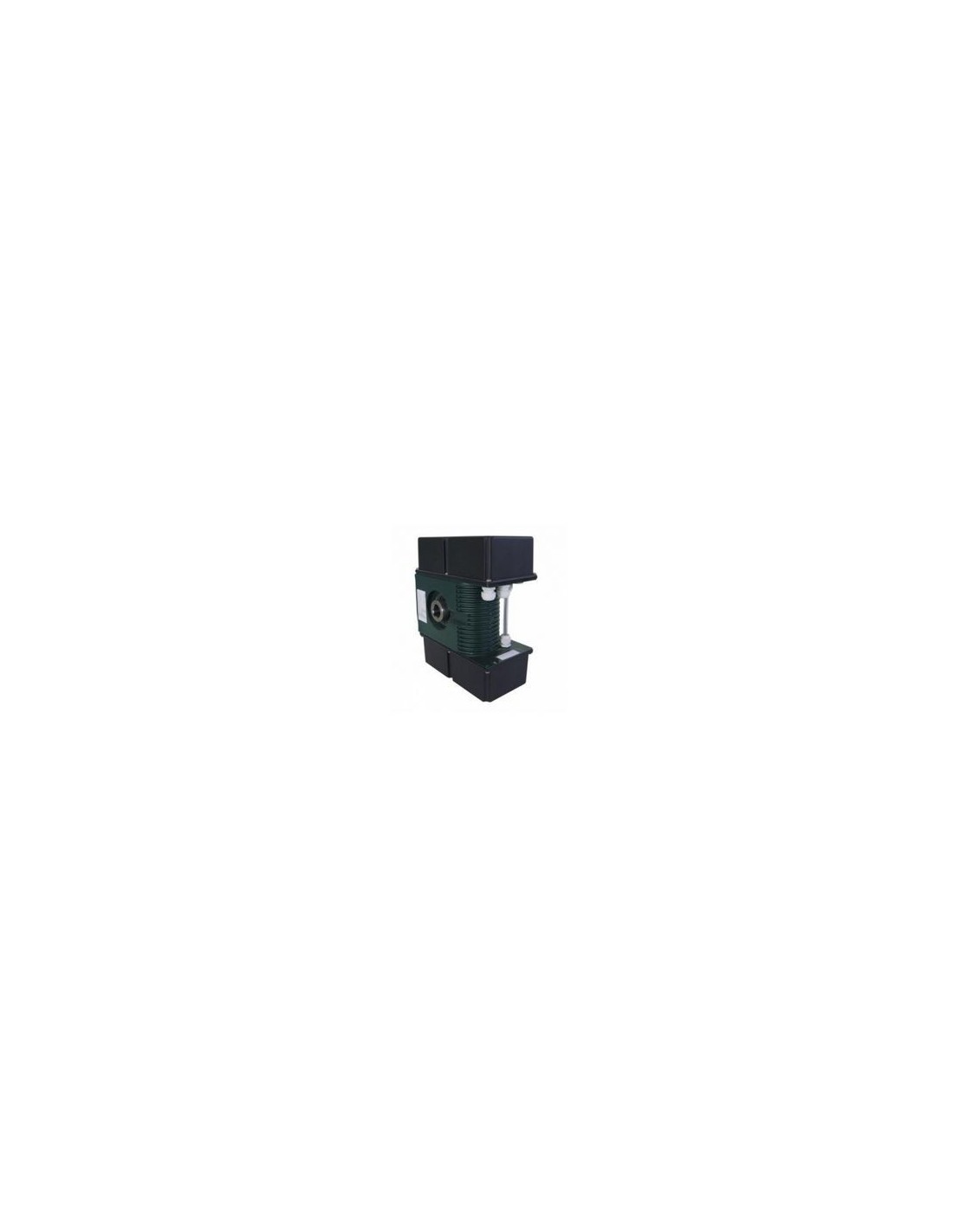

Moteur de volet piscine en coffre sec

Connexion moteur

Démonter le capot supérieur du moteur pour accéder aux connexions.

Passer le câble d'alimentation moteur et le câble des capteurs dans les presses étoupes du moteur.

Raccorder les fils d'alimentation 24 V DC du câble de liaison aux bornes "+" et "-" du moteur.

Connecter les fils capteurs "1", "2", "4" et "5" du câble de liaison respectivement sur les bornes "1", "2", "4" et "5" du moteur.

Resserrer les presses étoupes et refermer le capot à la fin des connexions afin d'éviter toutes présences d'eau, qui pourraient être source de dysfonctionnement.

Réglage des fins de courses

Desserrer les vis de serrage des deux cames fixées sur le pivot d'entraînement.

Enclencher le commutateur à clé sur la position ouverture (enroulement) et vérifier le sens de rotation du moto-réducteur.

Si le moto-réducteur a fonctionné en déroulement, inverser les fils O et F sur le bornier du coffret.

Sélectionner le micro-rupteur de fin de course permettant l'arrêt de l'enroulement, en vérifiant que la came attaque le micro-rupteur par la partie arrondie et tourne vers la partie plate

Positionner et bloquer efficacement la came sur son pivot à l'aide de la vis de réglage de sorte qu’elle commute le micro-rupteur.

Dérouler la couverture de quelques mètres et effectuer immédiatement un enroulement pour vérifier l'arrêt automatique. Pour affiner le réglage agissez sur la vis de réglage de la came.

Procéder de même pour le déroulement.
